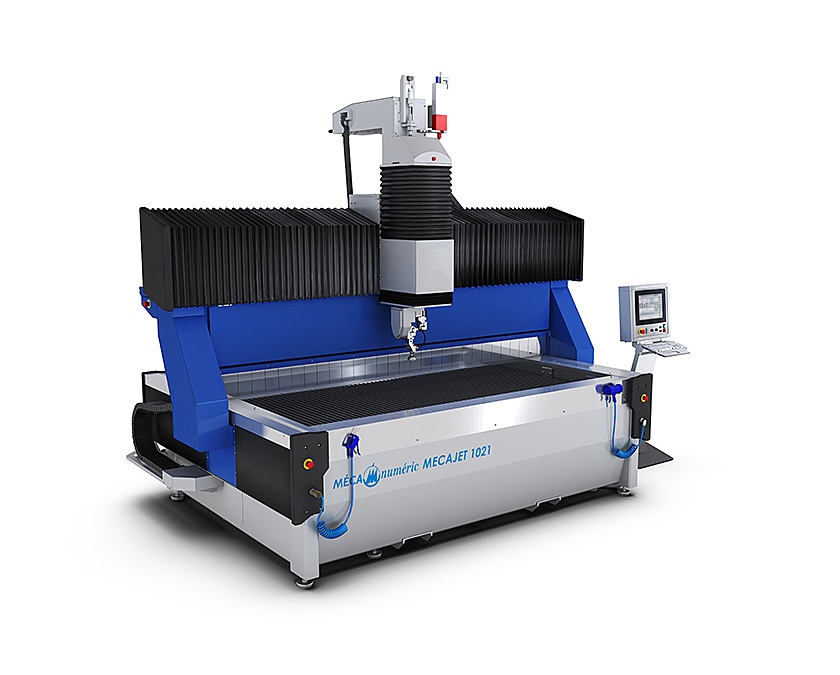

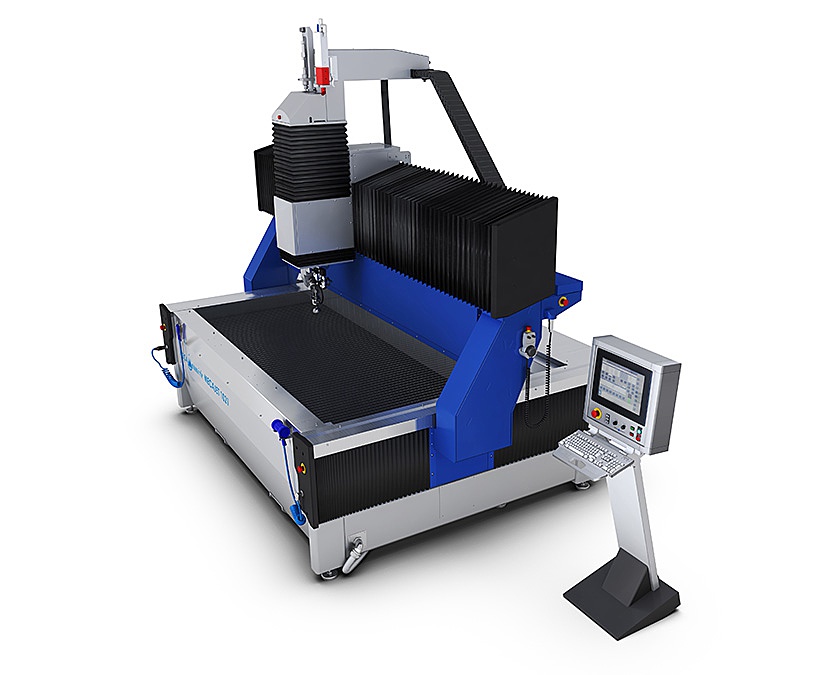

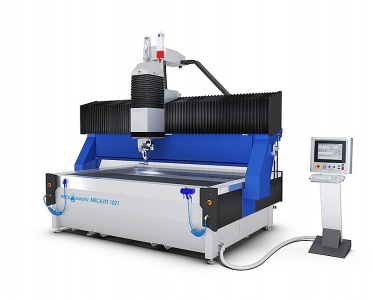

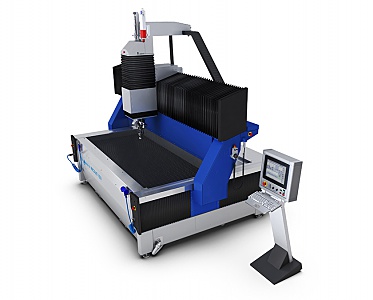

MECAJET II die neue Serie von Wasserstrahlschneideanlagen

MECAJET II

Erleben Sie unsere MECAJET Produktpalette, die neue Wasserstrahlschneideanlagen Serie von Mecanumeric. Mittels Hochdruckpumpsystem schneiden Sie weiche Materialien und unter Zugabe von Schleifmitteln (abrasiv) entsprechend harte Materialien.

  • Beschreibung
  • Technische Daten
  • Einsatzbereiche:

Entdecken Sie MECAJET II, die neue Produktreihe von Wasserstrahlschneidanlagen, die von MECANUMERIC zum Schneiden aller Arten von Materialien mit Wasser unter sehr hohem Druck entwickelt wurde:



weiche Materialien :

  • Gummi
  • Kunststoffmaterialien
  • Leder ...



und, unter Zugabe von Abrasivmittel, harte Materialien:

  • Metall
  • Keramik
  • Glas
  • Stein
  • Verbundmaterialien ...



STARKE PUNKTE

  • Entwickelt und hergestellt für den intensiven professionellen Gebrauch.
  • Ausstattung mit festem Tisch mit einem Nutzformat von 1000 x 2000 mm bis 2000 x 6000 mm als Standard.
  • Zahlreiche Möglichkeiten zur individuellen Gestaltung.
  • CNC-Steuerungssystem CN9000 ISO und CAM-Software speziell für Wasserstrahlschneidanwendungen.
  • Hochdruckgeneratoren mit 4136 bar oder 6200 bar.
  • Patentierte Schneidköpfe und Abrasivzufuhr- und -dosiersysteme.
  • Schneidköpfe mit 3 oder 5 kontinuierlichen Achsen.
  • Hochwertige Kinematiken mit Industriekomponenten von weltweit führenden Herstellern, die auf einem einteiligen, geschweißten Rahmen mit unabhängiger Edelstahlwanne mit einstellbarem Wasserstand montiert sind.



EINIGE DER MÖGLICHEN OPTIONEN

  • KONTINUIERLICHER 5-ACHSEN-KOPF für die Montage an Z-Achsen Einkopfmaschinen.
  • Zusätzlicher 3-ACHSEN-KOPF für Z-Achsen-Montage Doppelkopfmaschinen.
  • Teiler, vierte horizontale numerische Achse für die Arbeit an Rohren
  • System zur manuellen Ausrichtung des Kopfes Winkel +/- 45°.
  • Elektronisches Ebenheitsnachführungssystem für Z1 3-Achsen-Einzelkopf
  • Hilfskopf zum Bohren - Elektrospindel 2,2 KW / 15000 U/min max.
  • Hilfskopf zum Bohren, pneumatisch
  • Wasserenthärter
  • Ballastsystem für schnelles Eintauchen
  • System zum Absaugen und Auffangen von Schlamm.
  • Ziellaser
  • Wasserrückschlagventil an der Schleifmittelzufuhr

STRUKTUR

  • Einteiliger Rahmen aus maschinengeschweißtem Stahl,
  • Bewegliches Portal aus maschinengeschweißtem Stahl, unabhängige Wanne aus rostfreiem Stahl,
  • Schale mit verzinktem Stahlbelag zum Schneiden mit Schleifmitteln oder Kunststoffwabenbelag zum Schneiden mit reinem Wasser.

KINEMATIK

  • Führung durch geschliffene Schienen und kugelumlaufende Gleitkufen,
  • XYZ-Antrieb durch Kugelumlaufspindeln,
  • Motorisierung durch "AC Brushless" Servomotoren.

TECHNISCHE MERKMALE

  MECAJET II 1021 MECAJET II 1531 MECAJET II 2041
  3 Achse 5 Achse 3 Achse 5 Achse 3 Achse 5 Achse

Verfahrweg X-Achse in mm

2500 2100 3500 3100 4500 4100

Verfahrweg Y-Achse in mm

1320 1100 1820 1520 2220 1760

Verfahrweg Z-Achse in mm

300 300 300 300 300 300
Maximale Abmessungen der Platten im Behälter in mm 1340 x 2600 1840 x 3600 4520 x 2240
Abstand Portal / Tischplatte in mm 450 450 450
Max. Geschwindigkeit in m/min: Reinwasser / Scheuermittel 25 25 25

Länge über alles in mm

2800 3300 3500

Breite über alles in mm

3800 4800 5750
Höhe in mm (Werkstatt / Transport) 4000/2800 4000/2800 5400/2800
Gewicht in kg Behälter leer 4000 5500 7000
SCHNEIDKÖPFE
  Reinwasser-Schneidkopf KMT AQUALINE
  Mit Abrasivmittel beladener Wasserschneidkopf KMT AUTOLINE oder IDE
  Druckbehälter für Strahlmittel Kapazität 200 oder 1000 Liter, KMT ABRALINE
ENERGIE
  6 bars – 3 à 8 m3/h
  400 V dreiphasig 50 Hz + Erde 50 bis 150 A pro Phase je nach Pumpe



THP-PUMPEN
KMT
Typ SL-V 15S SL-VI 30S SL-VI 50S SL-VI 100S PRO-I 60SS PRO-I 125D
Leistung 15 HP 30 HP 50 HP 100 HP 60 HP 125 HP
Maximaler Druck 3800 4136 4136 4136 6200 6200
BFT
Typ ECOTRON 40.22 ECOTRON 40.37 ECOTRON 40.45 SERVOTRON 40.45 HYPERTRON 60.45
Leistung 30 HP 50 HP 60 HP 60 HP 60 HP
Maximaler Druck 4000 4000 4000 4000 6000
Tasche / Geldbörse

Tasche / Geldbörse

Möbel aus Leder

Möbel aus Leder

Aussenfassaden

Aussenfassaden

Holzbearbeitung für Marketerie

Holzbearbeitung für Marketerie

Dekoratives Fries

Dekoratives Fries

Wasserstrahlschneiden

Wasserstrahlschneiden

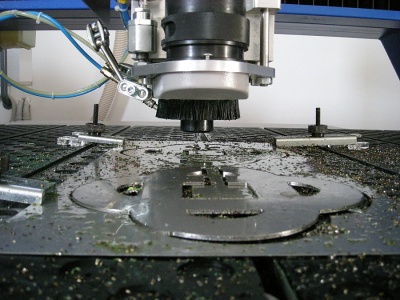

Wasserstrahlschneiden von Edelstahl

Wasserstrahlschneiden von Edelstahl

Gravur von Mamor

Gravur von Mamor

Bäder Ausstattungen

Bäder Ausstattungen

Strukturen und Teile

Strukturen und Teile

Bootsruder und Schiffsschrauben

Bootsruder und Schiffsschrauben

Zubehör für Sportmotorräder

Zubehör für Sportmotorräder

Teile für Zugfahrt

Teile für Zugfahrt

Küchenelemente

Küchenelemente

Aluminiumrahmen

Aluminiumrahmen

Haushaltsgeräte

Haushaltsgeräte

Flugzeug Innenausstattung

Flugzeug Innenausstattung

Airbag Elemente

Airbag Elemente

Kommerzielle Fahrzeuge

Kommerzielle Fahrzeuge

Züge und Bahnen

Züge und Bahnen

Untergrundbahnen

Untergrundbahnen

Elektrofahrzeuge

Elektrofahrzeuge

Präzise technische Teile

Präzise technische Teile

Découvrez aussi

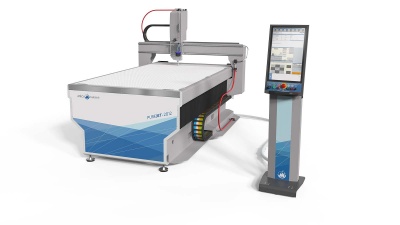

PUREJET

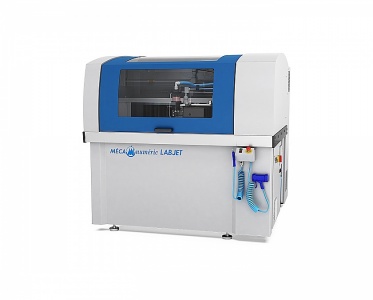

LABJET

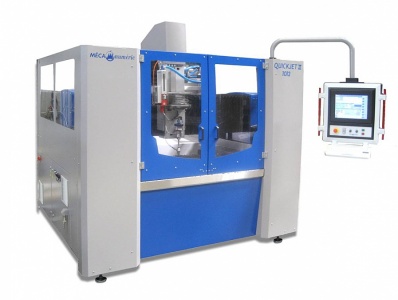

QUICKJET II

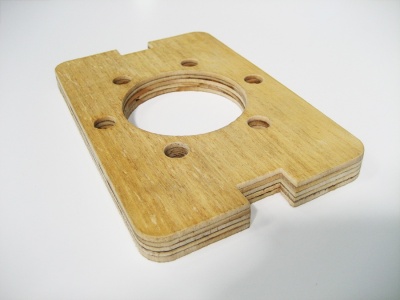

[REFERENZEN] Wasserstrahltechnologie in Bildungseinrichtungen
