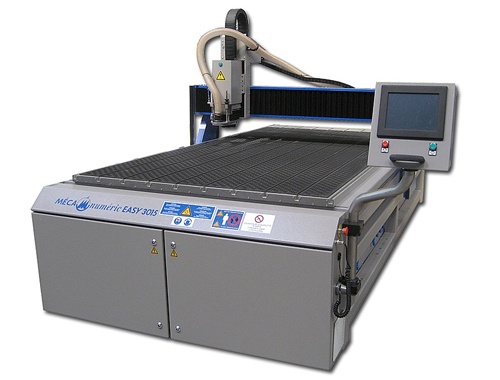

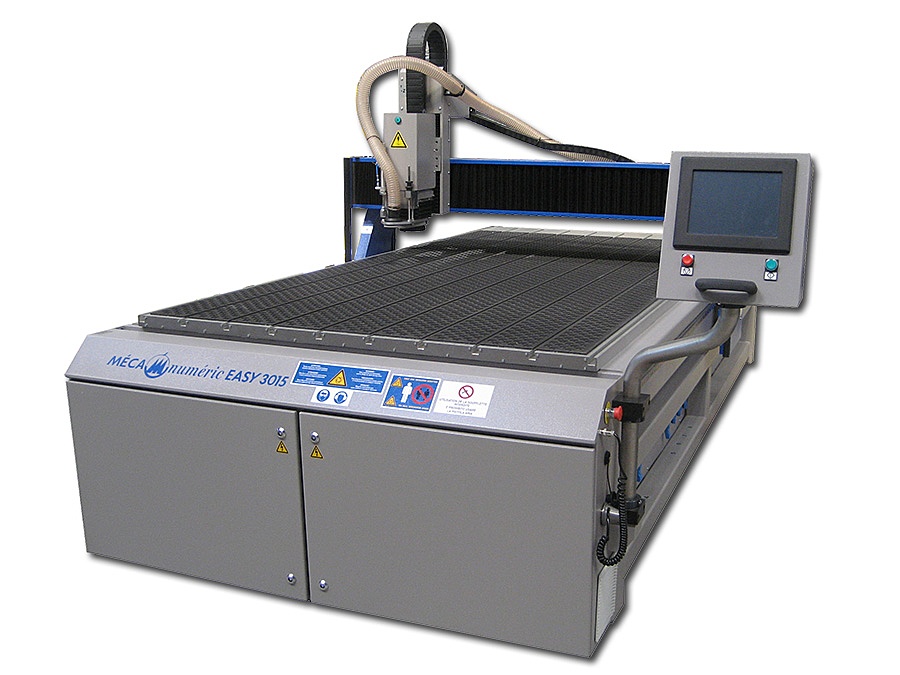

MECA EASY

Schneller, mit einem versteiften Unterbau und Portal, ausgestattet mit einer stärkeren Spindel, die MECA EASY Serie erfüllt Ihre Erwartungen im 2D und 3D Gravur- und Fräsbereich

  • Beschreibung
  • Technische Daten
  • Einsatzbereiche:

Schnell, mit einem starren Rahmen und Portal und ausgestattet mit leistungsstarken Spindeln wird die 3-Achsen-CNC-Maschine MECA EASY Ihre anspruchsvollsten Produktionsanforderungen in 2D und 3D erfüllen.



MECAEASY, die 3-Achsen-CNC-Fräsmaschine für jedermann.



STARKE PUNKTE

  • Einteiliger mechanisch geschweißter Stahlrahmen und mobiles Stahlportal.
  • Bearbeitungsgeschwindigkeit bis zu 18 m/min
  • Tischplatte: fester Tisch aus starken Aluminiumprofilen.
  • Führung durch gleichgerichtete Schienen und vorgespannte Kugellagergleiter.
  • Präzise Kugelumlaufspindelübertragung auf den 3 Achsen.

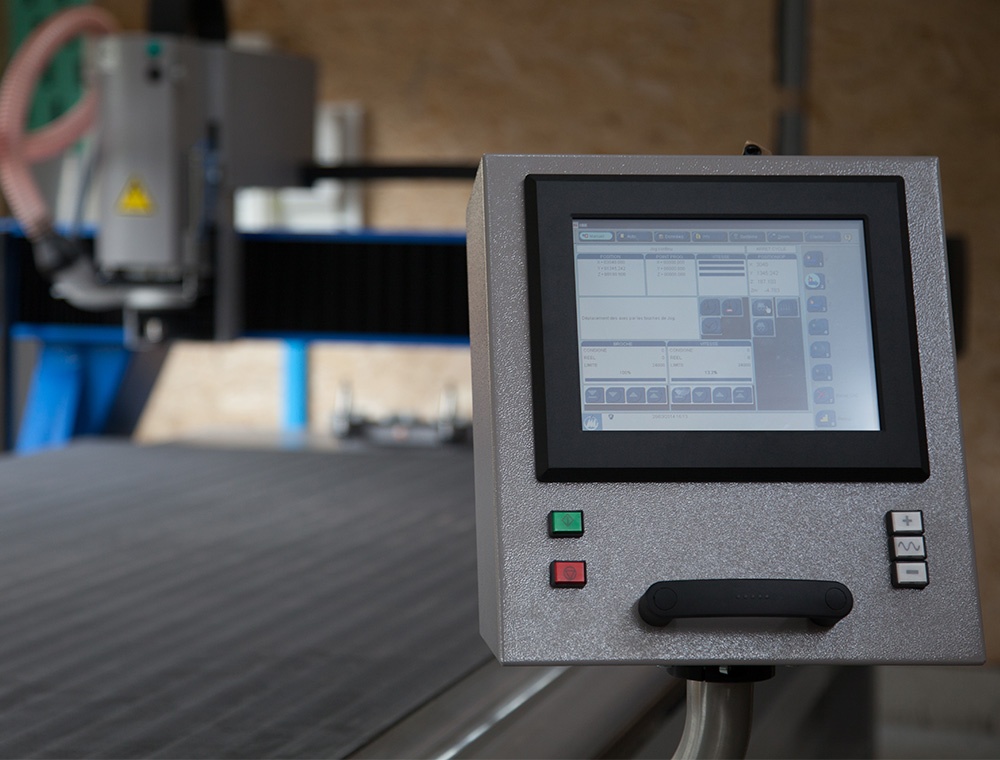

  • Digitale Steuerung CN7000 mit Farb-Touchscreen und Motorisierung durch bürstenlose Servomotoren.
  • Eine Reihe von 8 Formaten für Vielseitigkeit.
  • Option Z 350 für 3D-Anwendungen.
  • Qualität und Leistung passend zur Produktion.
  • Benutzerfreundlichkeit
  • Entspricht den europäischen Sicherheitsrichtlinien.
  • Zahlreiche Optionen: „bürstenlose“ Servomotoren, Mikroschmierung, automatischer Werkzeugwechsler, Vakuumtisch (Turbine oder Vakuumpumpe), Hochfrequenzspindel, Mitlaufgravurspindel, vierte Achse.



MÖGLICHKEITEN

  • Automatische Ansaugnase
  • Werkzeugkühlsystem
  • Industrieller Späneabsauger
  • Kameraverfolgungssicht
  • Multifunktionskopf zum Messerschneiden
  • Horizontaler Teiler der 4. Achse

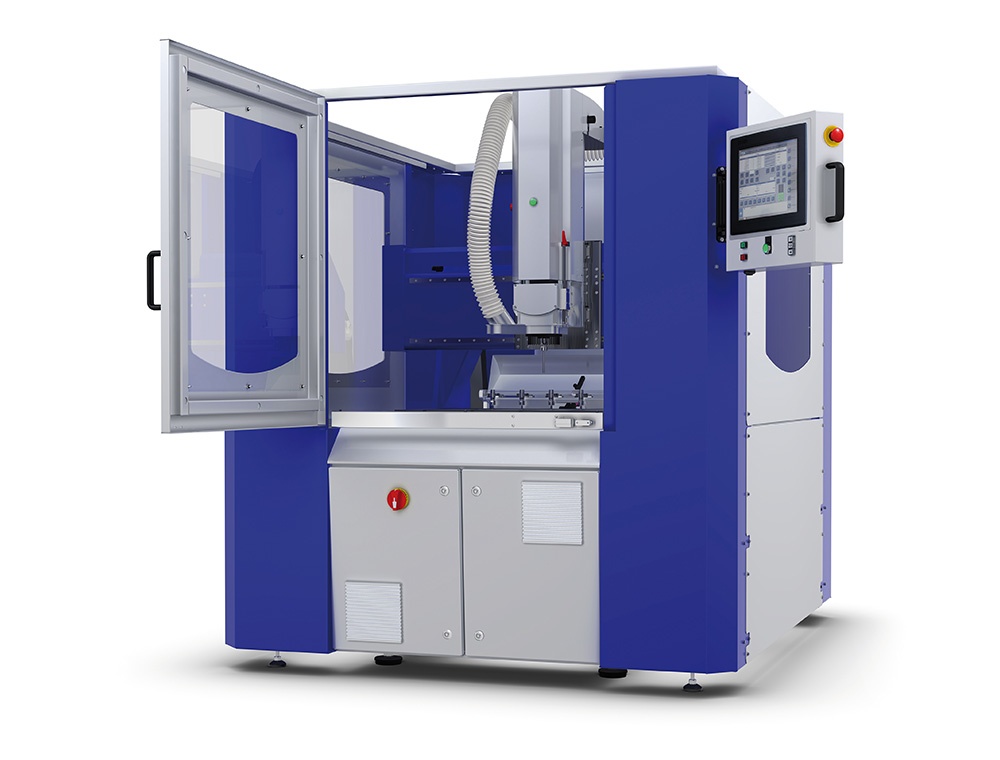

  • Schutzgehäuse
  • Automatische Tür...



  ME 0507 ME 1007 ME 0710 ME 1510 ME 3015
Arbeitsbereich X (mm) 520 1050 720 1520 3020
Arbeitsbereich Y (mm) 750 750 1020 1050 1520



TECHNISCHE BESCHREIBUNG

  • Struktur: Rahmen und bewegliches Portal aus maschinengeschweißtem Stahl, fester Tisch.
  • Führung: geschliffene Schienen und vorgespannte kugelumlaufende Gleitkufen.
  • Antrieb: Präzisions-Kugelumlaufspindel in allen 3 Achsen.
  • Motorisierung: Brushless-Servomotoren

DIMENSIONEN

  ME 0507 ME 0710 ME 1007 ME 1510 ME 3015
Verfahrweg X-Achse in mm 520 720 1050 1520 3020
Verfahrweg Y-Achse in mm 750 1020 750 1050 1520
Verfahrweg Z-Achse in mm 200/350 200/350 200/350 200/350 200/350
Durchgang zwischen Ständern in mm 900 1250 900 1250 1650
Durchgang unter dem Portal in mm 210/360 210/360 210/360 210/360 210/360





Aussenfassaden

Aussenfassaden

Fräsen von Schaumstoff

Fräsen von Schaumstoff

Wooden low-relief

Wooden low-relief

Schmuckindustrie

Schmuckindustrie

Holzbearbeitung für Marketerie

Holzbearbeitung für Marketerie

Dekoratives Fries

Dekoratives Fries

Kisten und Boxen

Kisten und Boxen

Laserschneiden und Lasergravieren

Laserschneiden und Lasergravieren

Schnelles Prototyping

Schnelles Prototyping

Leiterplatten

Leiterplatten

Modell eines Telefongehäuses

Modell eines Telefongehäuses

Rastergravur in Granit

Rastergravur in Granit

Teile für eine POS Präsentation

Teile für eine POS Präsentation

Relief in Holz (MDF)

Relief in Holz (MDF)

Fräsmodell

Fräsmodell

Fußorthopädie

Fußorthopädie

Gravur von Mamor

Gravur von Mamor

Bäder Ausstattungen

Bäder Ausstattungen

Strukturen und Teile

Strukturen und Teile

Küchenelemente

Küchenelemente

Kunststoffrahmen

Kunststoffrahmen

Aluminiumrahmen

Aluminiumrahmen

Haushaltsgeräte

Haushaltsgeräte

Flugzeug Innenausstattung

Flugzeug Innenausstattung

Flugzeug Fenster

Flugzeug Fenster

Kunststoffbearbeitung

Kunststoffbearbeitung

Gehäuse für die Medizin

Gehäuse für die Medizin

PVC Buchstaben

PVC Buchstaben
