MECABOND

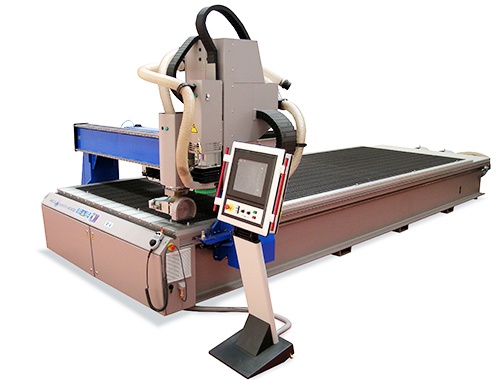

CNC-FRÄSMASCHINE MIT 4 ACHSEN UND MEHREREN SPINDELN


Hochproduktives System zum schnellen Schneiden von Plattenmaterial in der Baubranche (Fassaden), im Schilderbau oder bei der Ausstattung von Nutzfahrzeugen (Kühlwagen,...).

4-Achsen-CNC-Fräse, die mit einer vertikalen Elektrospindel mit hoher Leistung und einer horizontalen Elektrospindel, die um 360 Grad drehbar ist, ausgestattet werden kann.


TECHNOLOGIEN

• Kinematische Einheit mit festem Tisch und beweglichem Portal.
• Einteiliges Gestell aus geschweißtem Stahl.
• Bewegliches Portal aus geschweißtem Stahl.
• Vakuumplatte aus Aluminiumprofilen.
• Festhalten der Platten durch Vakuum, das entweder durch Seitenkanal-Turbinen oder durch Schnabel-Vakuumpumpen erzeugt wird.
• Automatische Auswahl der Zonen durch Magnetventile. Automatisch versenkbare Anschläge zum Festhalten der Platten.
• Motorisierung durch bürstenlose AC-Servomotoren auf allen 6 Achsen (X1-X2-Y-Z1-Z2-C).
• Antrieb durch hochpräzise Zahnstangensysteme für die X- und Y-Achse, Kugelumlaufspindeln für die Z-Achse, spielfreies Getriebe für die C-Achse.
• Führungen mit geschliffenen Schienen und vorgespannten Kugelumlaufschuhen.
• Numerische Steuerung MECANUMERIC CN7000 mit 15-Zoll-Touchscreen, integrierter Festplatte, Ethernet-Anschluss, USB-Anschluss. Import von Dateien im ISO-Code.
• Große Auswahl an horizontalen und vertikalen Elektrospindeln.

Einige der verwendbaren Materialien (abhängig von der gewählten Elektrospindel und dem Werkzeug) :

• Kunststoffe in steifen Platten (PMMA-PC-PS-PVC-ABS..).
• Geschäumte Kunststoffe und Schaumstoffplatten
• Hartschaumstoffe (PU- PS-...)
• Halbharte Schaumstoffe (KAPA line®,...)
• Verbundmaterialien für das Bauwesen : Alucobond®, Dibond®, Reynobond®,...
• Verbundwerkstoffe für die Industrie (glasfaserverstärktes Polyesterharz, Kohlefaser...).
• Holz und Derivate
• Polyesterharze
• Leichtmetalllegierungen auf Aluminiumbasis oder Kupferbasis.

EINIGE DER MÖGLICHEN OPTIONEN

• Absaugen der Späne durch eine große Auswahl an industriellen Saugaggregaten.
• Verschiedene Teller mit Unterdruck.
• Werkzeugmagazin an Bord unter dem Portal (Kapazität 6 Kegel) mit Werkzeuglängensensor.
• Werkzeugschmiersystem / Werkzeug-/Materialkühlsystem.
• Automatisch wählbare Absaugzonen, die von der numerischen Steuerung gesteuert werden.
• Numerische Steuerung SIEMENS SINUMERIK® 840 Di und SIEMENS Servomotoren.
• Versenkbare Keilanschläge (5 Seitenanschläge und 3 Frontanschläge für MB60xx oder 3 und 2 für MB42xx).
• Automatischer Abroller für VILMILL®-Haltefolie.
• Versetztes elektronisches Handrad.
• Sicherheitszone um die Maschine, die durch Radar oder Lichtschranken kontrolliert wird.
• Automatisches Belade- und Entladesystem mit Traverse oder Wechseltischen.
