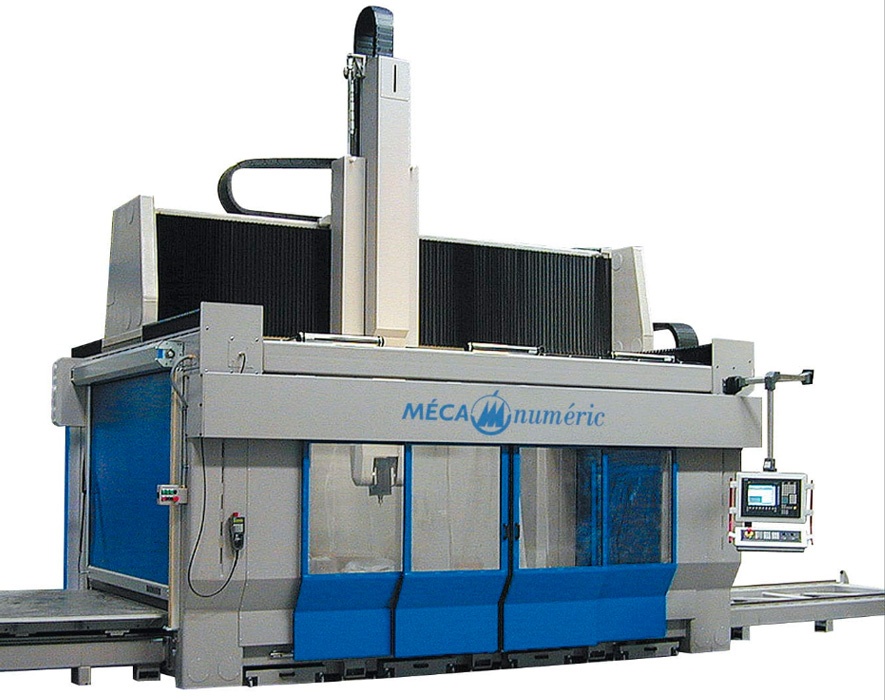

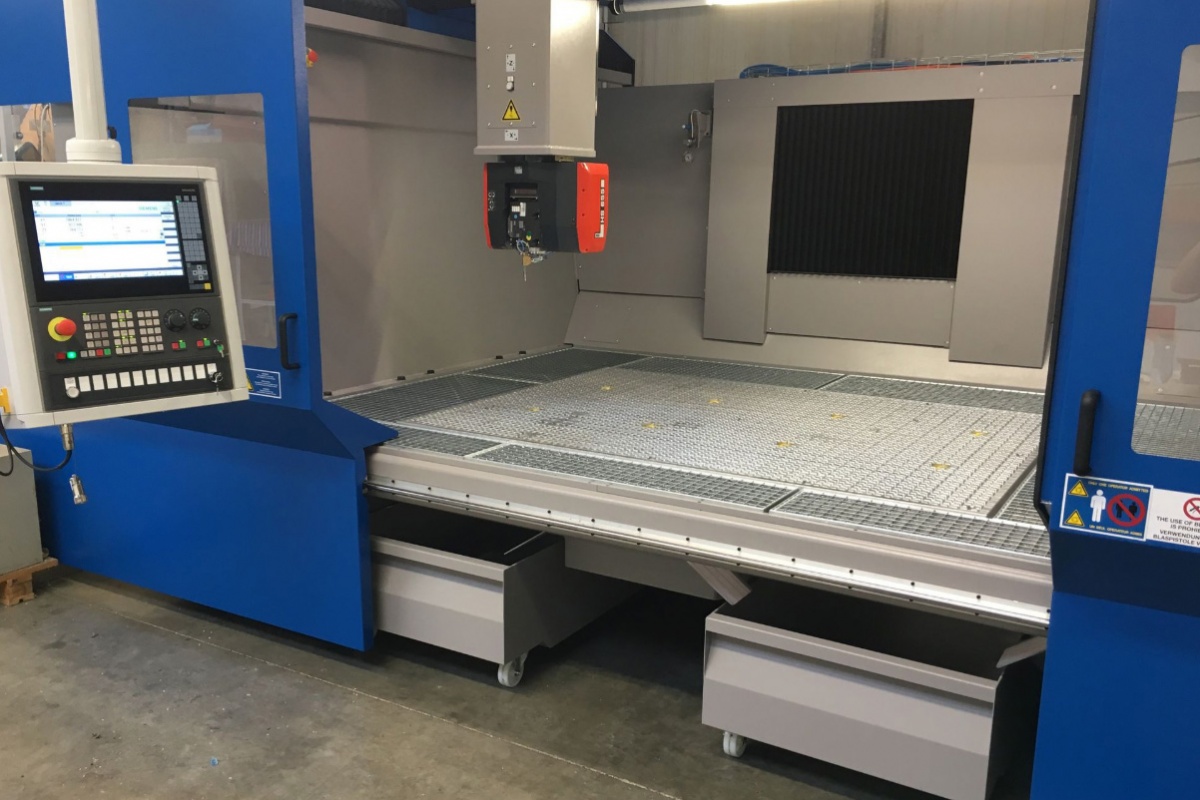

NORMAPROFIL - M series
Fixierter Tisch, Mobile Brücke Ausrichtung zum Maschinenbediener.
- Beschreibung
- Technische Daten
- Einsatzbereiche:
Anfertigung von Modellen und Formen oder 5-Achsen-Bearbeitung von thermogeformten, rotationsgeformten Formteilen...
TECHNOLOGIEN
- Antrieb durch Kugelumlaufspindeln auf den 4 kartesischen Achsen (X1, X2, Y, Z).
- 2 Drehachsen (C: +/- 200° und A: +/- 200° je nach Elektrospindel)5-Achsen
Fräsmaschine, die für die Bearbeitung folgender Materialien optimiert ist:
- Kunststoffe und Verbundwerkstoffe,
- PU- und PS-Schaumstoffe etc.
- Aluminium (abhängig vom Spindeltyp),
- Kunstharze,
- Holz und Holzwerkstoffe,
- Messing und Legierungen (je nach Art der Spindel).
EINIGE DER MÖGLICHEN OPTIONEN
- Automatische Türen
- Vakuumtisch zum Halten von Werkstücken oder Werkzeugen (Vakuumtechnologie durch Seitenkanalturbinen oder Vakuumpumpen).
- Statisches Werkzeugmagazin (6,10,15 Werkzeuge)
- Portalmagazin (nur für M3015) 12 Werkzeuge.
- Messtaster für die Werkzeugmessung
- Vollständige schalldämmende Verkleidung
- Doppeltischsystem zum Be- und Entladen in Echtzeit (nur für M3015).
- Weitere nützliche Formate auf Anfrage
NUMERISCHE STEUERUNG UND MOTORISIERUNG
- Numerische Steuerung SIEMENS SINUMERIK 840 Di: X-, Y-, Z-, C-, A-Achsen.
10,4 Zoll STN-Farbbildschirm OP010.
Bürstenlose Motorisierung Typ 1FK7 mit digitalen Reglern.
Klimatisierter Schaltschrank. - Numerische Steuerung SIEMENS SINUMERIK 840D: X-, Y-, Z-, C-, A-Achsen.
STN 10,4-Zoll-Farbbildschirm OP010.
Bürstenlose Motorisierung Typ 1FT6 mit digitalen Antrieben.
Klimatisierter Schaltschrank. - Numerische Steuerung NUM 1050 DIGITALE: X-, Y-, Z-, C-, A-Achsen.
12-Zoll-TFT-Flachbildschirm.
Bedienkonsole MP03.
Bürstenloser BPH-Motor mit digitalen Antrieben.
Klimatisierter Schaltschrank.
VERFÜGBARE ELEKTROSPINDELN
| Marke und Typ |
Leistung (S1) W / HP |
Rotation max | Kühlung | Einspannen Werkzeuge | Werkzeug wechseln |
| HSD ES350DS doppelter Ausgang | 6500 / 9 | 36000 | Wasser | ER20 | Handbuch |
| HSD ES779L-12 | 10000 / 14 | 24000 | Wasser | Je nach Konfiguration der Werkzeuge | Automatisch HSK E40 |
| HSD ES789L-16 | 16000 / 22 | 24000 | Wasser | Automatisch HSK F63 |
DIMENSIONS
| M1510 | |
|
Verfahrweg X-Achse in mm |
2100 |
|
Verfahrweg Y-Achse in mm |
1480 |
|
Verfahrweg Z-Achse in mm |
750 |

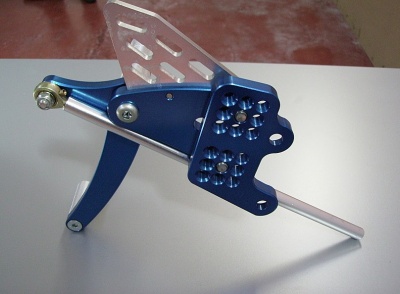

Zubehör für Sportmotorräder
