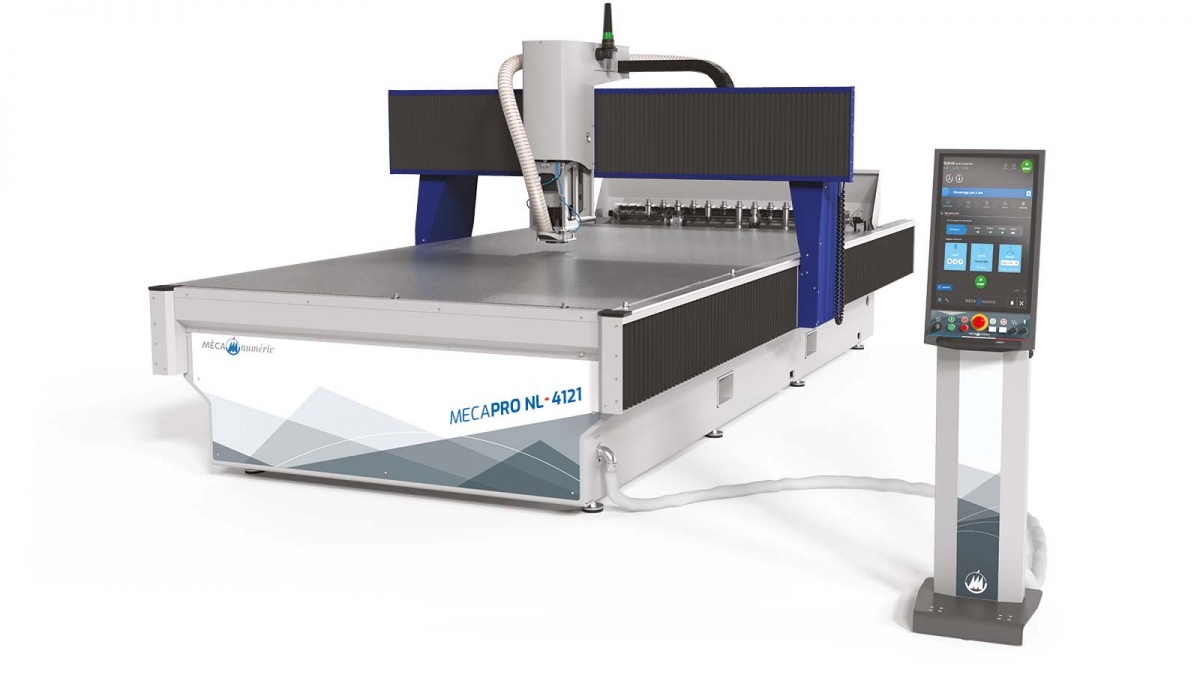

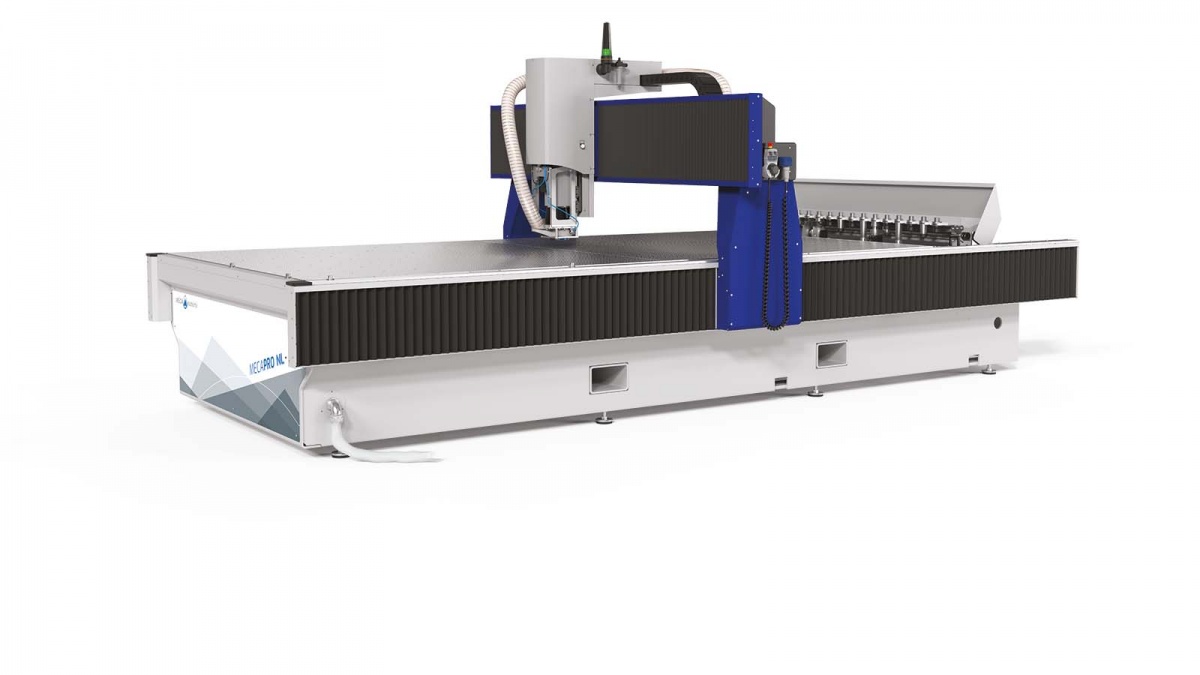

MECAPRO NL
Effiziente, vielseitige und anpassungsfähige Schneidausrüstung für viele Bereiche
- Beschreibung
- Technische Daten
- Einsatzbereiche:
Konzipiert für den intensiven industriellen Einsatz
Arbeitsbereich angepasst an neue Plattenabmessungen (Arbeitsbreite 1600 oder 2100 mm) für ein breites Spektrum an Platten- und Rollenmaterialien:
- Polymere: PMMA, HDPE, PS, PET, PETG, PU, PC, ABS, PVC…in Voll- oder Wabenplatten
- Holz und seine Nebenprodukte: MDF, TRESPA und andere Phenolderivate, Naturholz …
- Leichtmetalllegierungen: Aluminium, Messing, Kupfer, Zink…
- Verbundwerkstoffe: Alucobond®, Dibond® und ähnliche, Glas/Epoxidharz, Kohlenstoff/Epoxidharz…
- Wabenplatten: Nida®, Nomex®…
- Bearbeitbare Platten für Formen und Modelle
- Harte Materialien nur unter folgenden Bedingungen: Stahl, Edelstahl, Titan
- Mineralische Grundplatten für ITE
- Gummi und Derivate
- Schäume in allen Dichten
- Papier, Pappe und Derivate
- Kunststoffe mit geringer Dicke (PVC, PS, PET, PETG, ABS, PC…)
STÄRKEN:
VIELSEITIGE UND ANPASSBARE AUSRÜSTUNG:
- Hochgeschwindigkeitsbearbeitung (HSM)

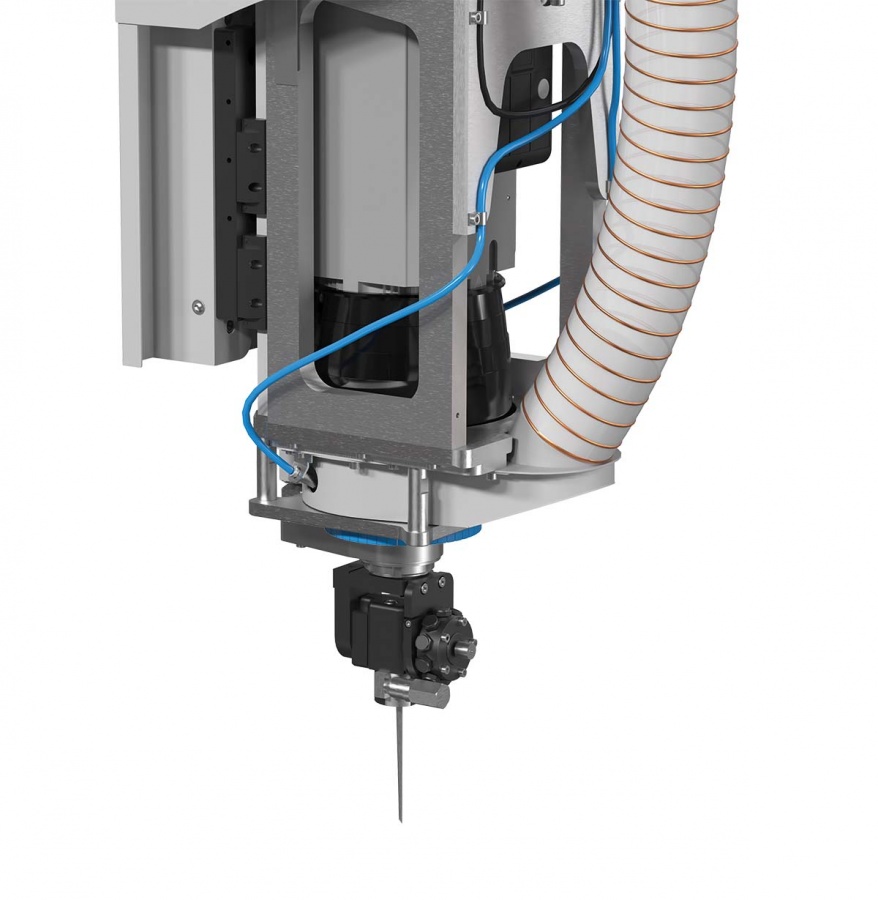

- Sekundäre vorinstallierte Funktionen (Köpfe nicht im Lieferumfang enthalten): Messerschneiden mit Tangentialsteuerung, Rillen durch geformte Räder, Schneiden durch Scheibenklinge, starres Gewindeschneiden ...

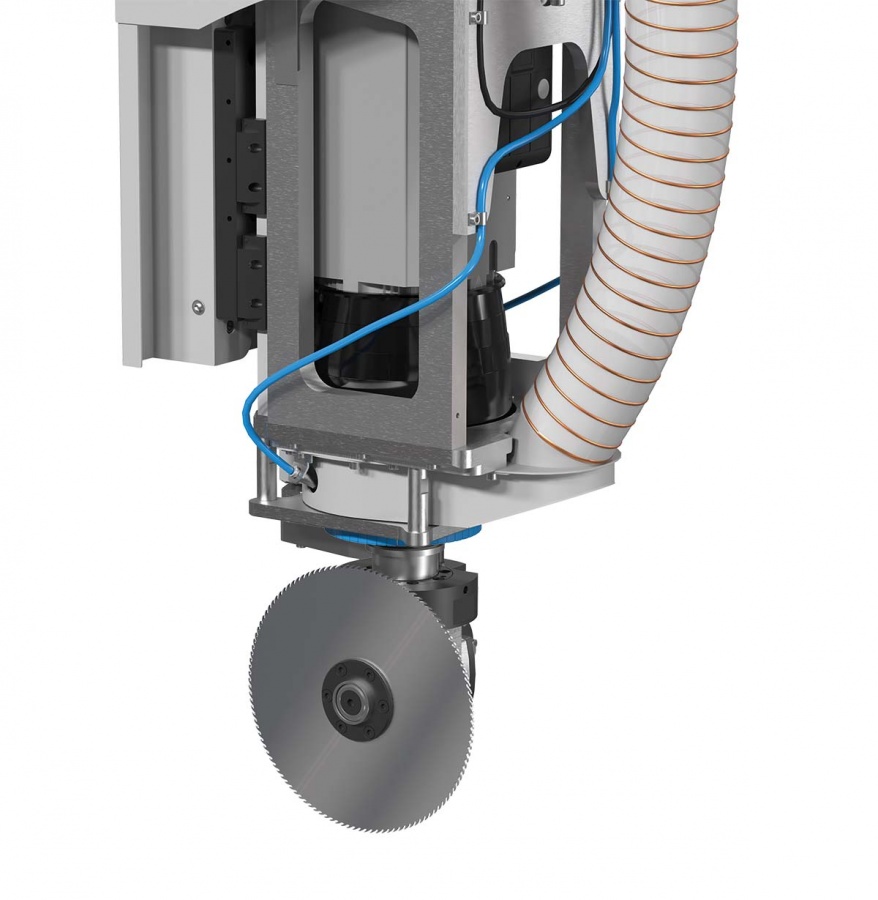

- Sekundäre optionale Funktionen: Winkelsägen, Winkelkopf, Kameraregistrierung, Werkzeugkühlung ...

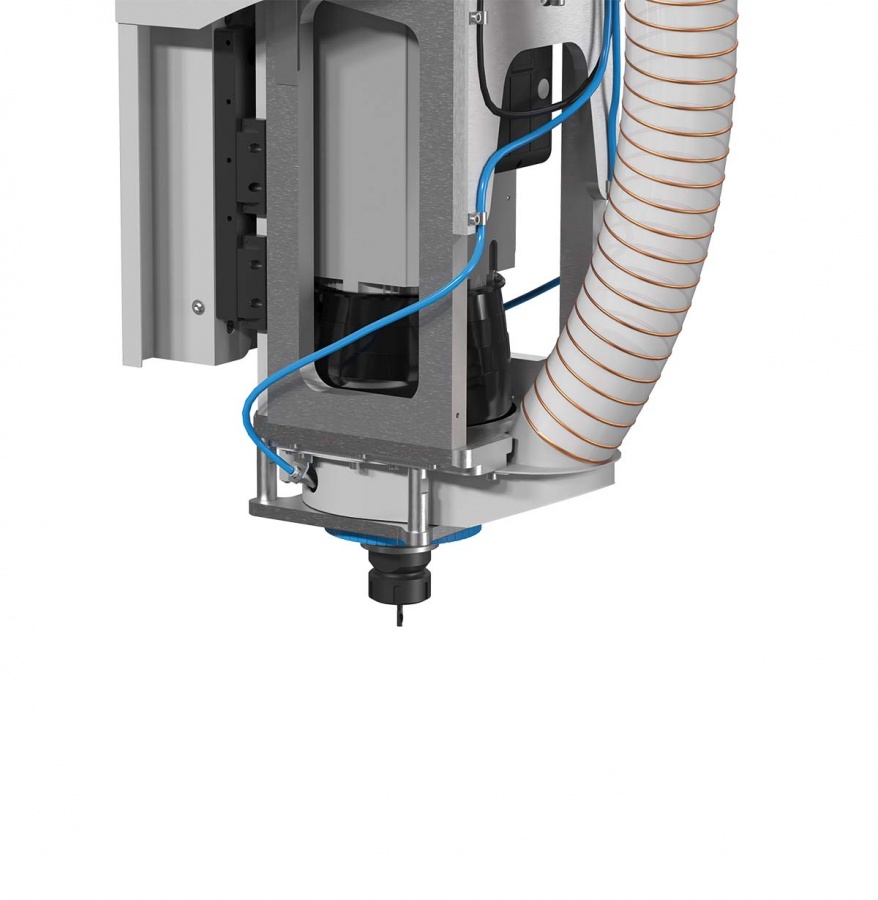

LEISTUNGSSTARKE ELEKTROSPINDEL MIT HOHER DREHZAHLGESCHWINDIGKEIT
- 2 Modelle verfügbar
- 4 Keramiklager
- Stoß-, Vibrations- und Temperatursensoren mit digitalen Kontrollalarmen

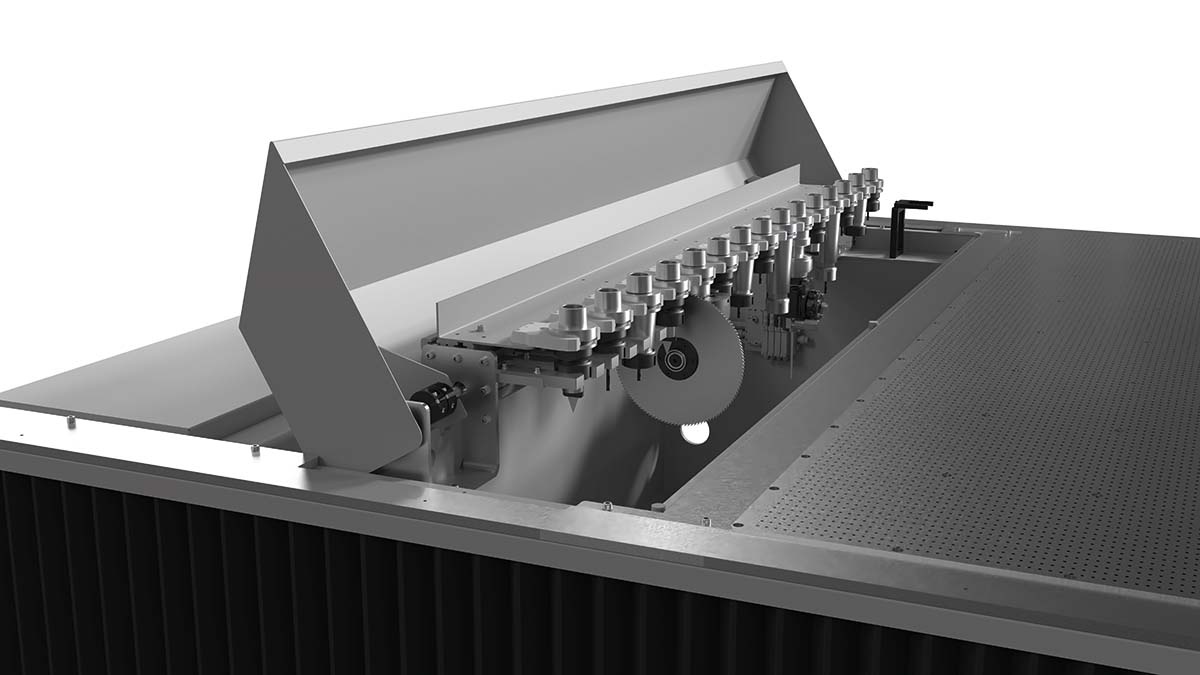

Voreingestellter Werkzeugladen für alle Arten von Werkzeugen und Köpfen
- 9 bis 15 Mieten
- Einschließlich 4 bis 6 kombinierter Plätze für: Kegel für vertikale Werkzeuge, Kegel für tangentiale Steuerköpfe, Kegel für Winkelköpfe
- Lasersensor zur berührungslosen Messung von Werkzeuglänge und -durchmesser oder der Geometrie und Lage von Schneiden
ENTWICKELT, UM DIE AUSWIRKUNGEN AUF DIE UMWELT ZU BEGRENZEN
- Positionsgesteuerte Spänesaugnase
- Vakuumtisch mit variabler Leistung von 60 bis 100 %, um immer die richtige Plattenhaltehöhe ohne übermäßigen Stromverbrauch zu gewährleisten
NUMERISCHE STEUERUNG DER NEUESTEN GENERATION
- Vertikaler 21-Zoll-Touchscreen auf dem mobilen Bedienfeld
- Modernes, einfaches und benutzerfreundliches HMI mit Online-Bedienführung (um Versehen und Fehler zu vermeiden)
TECHNISCHE DATEN
- Struktur: Monoblock-Chassis und mobiles Portal aus mechanisch geschweißtem Stahl mit hoher Trägheit
- Tisch: Feststehender Tisch aus Aluminium mit optionaler, abnehmbarer oberer Abdeckung
- Führung: Geschliffene Prismenschienen und vorgespannte Kugellager.
- Antriebsstrang: Kugelumlaufspindel mit vorgespannten Muttern auf allen Achsen (zwei Kugelumlaufspindeln auf der X-Achse)
- Motorisierung: Bürstenlose Motoren mit Absolutwertgebern auf allen Achsen (zwei Motoren auf der X-Achse)
MASSE
| MECAPRO NL 3116 | MECAPRO NL 3121 | MECAPRO NL 4121 | |
| Verfahrweg der X-Achse in mm | 3100 | 3100 | 4100 |
| Verfahrweg der Y-Achse in mm | 1600 | 2100 | 2100 |
| Verfahrweg der Z-Achse in mm | 325 | 325 | 325 |
| Durchgang zwischen den Pfosten (Referenzpunkte nicht verwendet): über die ersten 100 mm / die gesamte Höhe über dem Tisch |
1700 / 1600 | 2200 / 2100 | 2200 / 2100 |
| Durchgang unter Portal oder unter Spindelnase in mm | 380 | 380 | 380 |
| Länge in mm (ohne Pumpen) | 4600 | 4600 | 5600 |
| Breite in mm | 2600 | 3100 | 3100 |
| Höhe in mm | 2700 | 2700 | 2700 |
| Durchschnittsgewicht in kg | 4000 | 4500 | 5000 |
LEISTUNGSSTARKE ELEKTROSPINDEL MIT HOHER DREHZAHLGESCHWINDIGKEIT
| HSD951-SM-A8 | HSD951-SM-W12 | |
| maximale Leistung S1 - S6 in kW |
8 - 9,6 | 12 - 14,4 |
| Maximales Drehmoment S1/S6 | 6,4 / 7,7 Nm à 12 000 U/min |
9,5 / 11,4 Nm à 12 000 U/min |
| Drehzahl U/min | 0 à 28 000 U/min | 0 à 28 000 U/min |
| Kühlmittel | LUFT | WASSER |
| Kühlung | Fan | Geregelte Kühleinheit |
| Werkzeugwechsel | Automatisch, HSK-F63 | Automatisch, HSK-F63 |
Aussenfassaden
Fräsen von Schaumstoff
Möbel
Satelliten
Dekoratives Fries
Kisten und Boxen
Schnelles Prototyping
Teile für eine POS Präsentation
Relief in Holz (MDF)
Markieren
Strukturen und Teile
Technische Kunststoffteile
Zubehör für Sportmotorräder
Teile für Zugfahrt
Formen
Kunststoffrahmen
Aluminiumrahmen
Haushaltsgeräte
Flugsitze
Flugzeug Innenausstattung
Flugzeug Fenster
Taschen
Kommerzielle Fahrzeuge
Züge und Bahnen
Untergrundbahnen
Kommerzielle Fahrzeuge - LKW
Elektrofahrzeuge
Formen und Modelle
PVC Buchstaben
