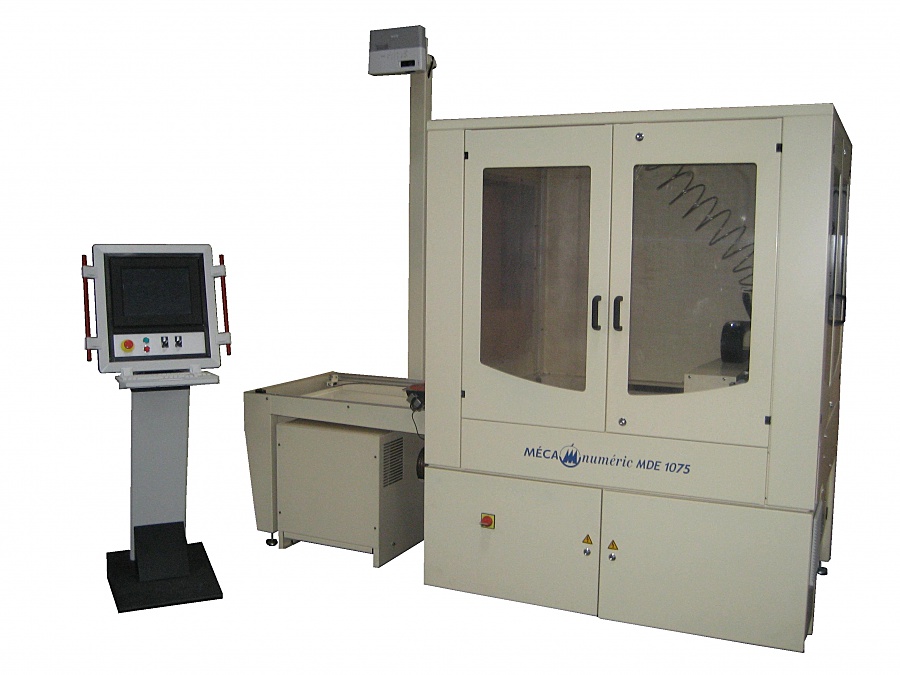

MDE

Reinwasserstrahlschneidemaschine mit sehr hohem Druck.

  • Beschreibung
  • Technische Daten
  • Einsatzbereiche:

Die MDE-Serie ermöglicht das Schneiden mit reinem Wasserstrahl unter sehr hohem Druck. Sie ist mit verschiedenen Pumpen und Optionen erhältlich und wird vor allem in der Textil- und Lederwarenindustrie eingesetzt.


EINIGE DER MÖGLICHEN OPTIONEN

  • Absaugung des Schneidnebels (Reinwasserschneiden)
  • Wasserkühlsystem mit geschlossenem Kreislauf für HD-Pumpe
  • Aufladepumpe (Druckerhöhungsanlage für die Wasserversorgung der THP-Pumpe.
  • Wasserenthärter

Aufbau
- Einzelblockrahmen aus geschweißtem Stahl
- Mobiles Portal aus geschweißtem Stahl
- Behälter aus rostfreiem Stahl
- Kunststoff- oder Aluminiumwabenbeschichtung
- Drehtisch mit 3 Drehungen zum Schneiden / Laden und gleichzeitigem Verschachteln / Entladen (nur MDE-R)



Kinematik :
- Führung durch Präzisionslinearschienen aus Edelstahl mit vorgespannten Kugelführungen
- XYZ-Übertragung durch vorgespannte Kugelumlaufspindeln (Doppelmotorisierung der X-Achse)
- Motorisierung durch bürstenlose AC-Motoren
- Drehtisch mit Kreuzrollenkranz (nur MDE-R)



Numerische Steuerung :
- Numerische Steuerung MECANUMERIC CN7000 ISO mit 40 Gb Festplatte
- MHI am Steuerpult mit 15-Zoll-Touchscreen
- Dateneingabe über Ethernet-Verbindung, USB-Anschluss



Merkmale:



TYPE MDE MDE-R
Verfahrweg der X-Achse in mm 1005 1050
Verfahrweg der Y-Achse in mm 755 750
Verfahrweg der Z-Achse in mm 75 50
Max. Geschwindigkeit in mm/sec 30 40
Beschleunigung in m/s² 2 2
Genauigkeit in mm 0,08 0,1
Reproduzierbarkeit in mm bei 20°C +/- 2°C 0,05 0,05
SCHNEIDKOPF
Schneidkopf  KMT AQUALINE x
VHP PUMPE
VHP KMT SL-V 15 pumpe – Macht 15 HP (10kW)
maximaler Durchfluss 1,2 l/min bei 3800 bars (55000 PSI)
x
VHP KMT SL-V 30 pump – power 30 HP (22 kW)
maximaler Durchfluss 2,3 l/min bei 3800 bars (55000 PSI)
x
OPTIONEN UND ZUBEHÖR
Absaugung der Schneidnebel (Schneiden zu reinem Wasser) x
Wasserkühleinheit im geschlossenen Kreislauf x
Druckerhöhungspumpe (Überdrucksystem für die Wasserversorgung der VHP-Pumpe) x
Wasserenthärter x
ENERGIE
Luftzufuhr 3 m3/h
Stromversorgung 400V 3-phasig
            50 Hz + erde
