NORMAPROFIL - T series

Fixierter Tisch, Mobile Brücke, 4 kartesianische Achsen, 2 polare Achsen

  • Beschreibung
  • Technische Daten
  • Einsatzbereiche:

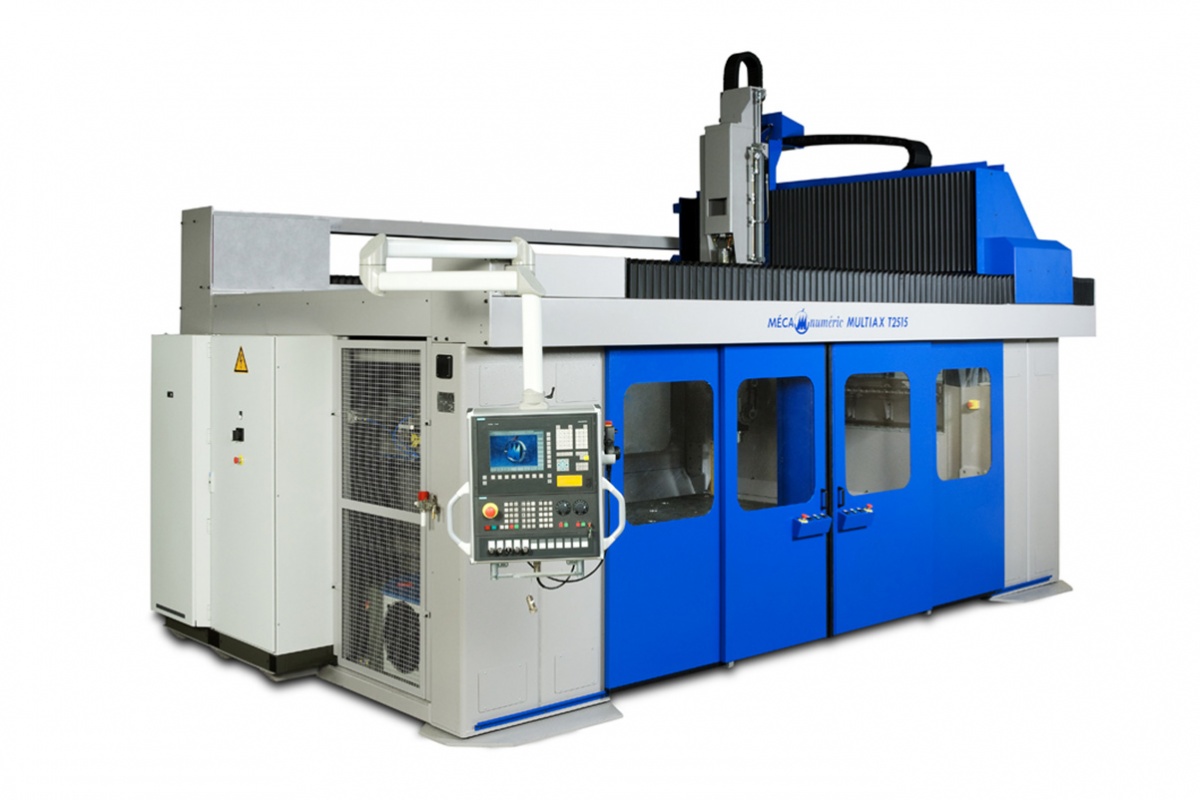

Die komplette und vielseitige NormaProfil T-Serie 5-Achsen-CNC-Fräsmaschine ist für die Bearbeitung von großen Teilen optimiert, die im Thermoformverfahren hergestellt werden.



TECHNOLOGIEN

  • Kugelumlaufspindelantrieb auf allen 4 kartesischen Achsen (X1, X2, Y, Z).
  • 2 Drehachsen (C: +/- 200° und A: +/- 200° je nach Elektrospindel).
  • Viele verschiedene Elektrospindeln verfügbar.
  • Die NormaProfil T-Serie ist optimiert für die Bearbeitung von Werkstücken aus folgenden Materialien:
  • Kunststoffe und Verbundstoffe
  • Kunstharze
  • PU- und PS-Schaumstoffe
  • Holz und Derivate
  • Aluminium
  • Messing und Legierungen


EINIGE DER MÖGLICHEN OPTIONEN

  • Automatische Türen vorne und hinten

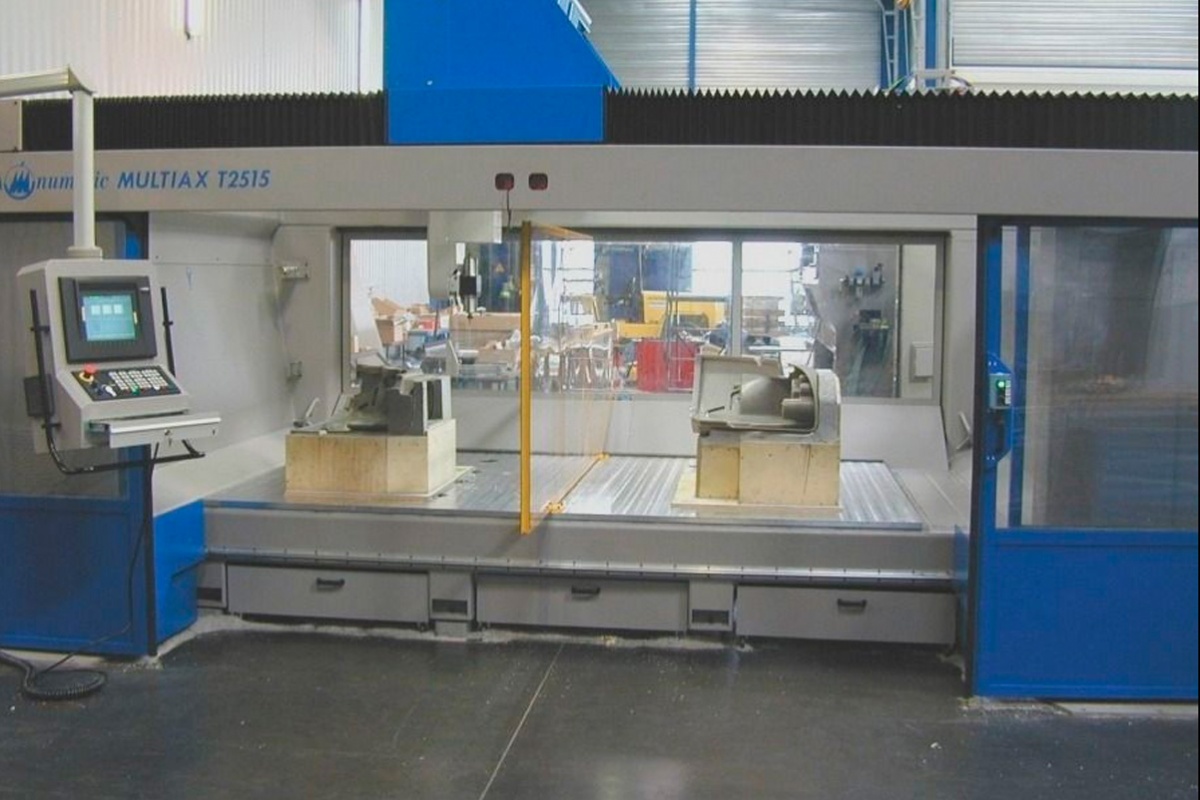

  • Mobile Trennwand für Pendelarbeit (manuell oder automatisch)
  • Vakuumplatte zum Halten von Werkstücken oder Werkzeugen (Vakuumtechnologie durch Seitenkanalturbinen oder Vakuumpumpe).
  • Statisches Werkzeugmagazin (6,10,15 Werkzeuge)
  • Messtaster zum Messen von Werkzeugen
  • Komplette schalldämmende Verkleidung
  • Andere nützliche Formate













NUMERISCHE STEUERUNG UND MOTORISIERUNG

  • Numerische Steuerung SIEMENS SINUMERIK: X-, Y-, Z-, C-, A-Achsen.
    10,4 Zoll STN-Farbbildschirm OP010.
    Bürstenlose Motorisierung Typ 1FK7 mit digitalen Reglern.
    Klimatisierter Schaltschrank.
  • Numerische Steuerung SIEMENS SINUMERIK: X-, Y-, Z-, C-, A-Achsen.
    STN 10,4-Zoll-Farbbildschirm OP010.
    Bürstenlose Motorisierung Typ 1FT6 mit digitalen Antrieben.
    Klimatisierter Schaltschrank.
  • Numerische Steuerung NUM: X-, Y-, Z-, C-, A-Achse.
    12-Zoll-TFT-Flachbildschirm.
    Bedienkonsole MP03.
    Bürstenloser BPH-Motor mit digitalen Antrieben.
    Klimatisierter Schaltschrank.

TECHNISCHE HAUPTMERKMALE

  • Geschwindigkeit in mm/Sek.: 650
  • Auflösung in mm: +/- 0,05
  • Wiederholbarkeit in mm: +/- 0,025 bei 20°C.


ABMESSUNGEN

  T2515

Verfahrweg X-Achse in mm

3100

Verfahrweg Y-Achse in mm

2100

Verfahrweg Z-Achse in mm

870
